Inspección por Phased Array (PAUT)
Ultrasonido avanzado multielemento para inspecciones más rápidas, precisas y con documentación digital completa de resultados.
- Hasta 10x más rápido que US convencional
- Representación gráfica en tiempo real
- Documentación digital trazable
- Técnicos certificados ASNT/IRAM-ISO 9712
10x
Más Rápido
¿Qué es la Tecnología Phased Array?
Phased Array Ultrasonic Testing (PAUT) es una técnica avanzada de ensayos no destructivos que representa la evolución del ultrasonido convencional. A diferencia del ultrasonido tradicional que utiliza un único elemento piezoeléctrico, Phased Array emplea múltiples elementos (típicamente 16 a 128) que pueden ser controlados individualmente mediante retardos electrónicos.
Esta capacidad de control electrónico permite direccionar, enfocar y barrer el haz ultrasónico sin necesidad de mover físicamente el transductor. El resultado es una inspección significativamente más rápida, con mejor detección de defectos y la capacidad de generar imágenes en tiempo real del volumen inspeccionado.

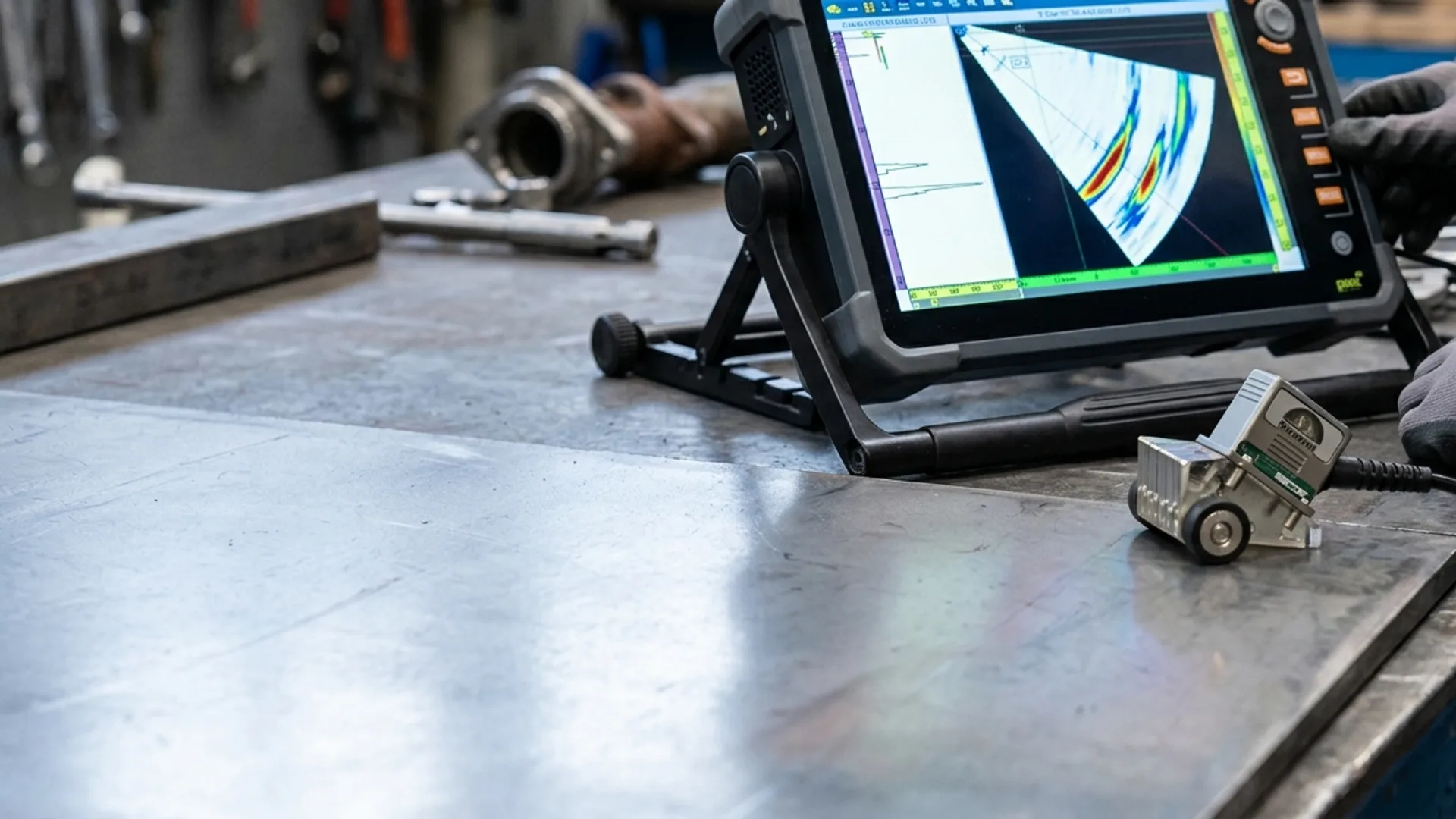

En Compañía Técnica, utilizamos equipos Phased Array de última generación con transductores especializados para diferentes aplicaciones, permitiéndonos ofrecer inspecciones de la más alta calidad en soldaduras, tanques de almacenamiento, tuberías y componentes críticos.
Ventajas de Phased Array
Tecnología que marca la diferencia en inspección industrial
Mayor Velocidad
Hasta 10x más rápido que el ultrasonido convencional
Visualización Avanzada
Imágenes S-scan, B-scan y C-scan en tiempo real
Documentación Digital
Registro completo para trazabilidad y re-análisis
Flexibilidad Angular
Barrido de múltiples ángulos simultáneamente
Menor Tiempo de Parada
Inspecciones más rápidas, menos downtime
Precisión Superior
Mejor dimensionamiento y caracterización de defectos
Phased Array vs Ultrasonido Convencional
| Característica | US Convencional | Phased Array |
|---|---|---|
| Velocidad de inspección | Lenta (un ángulo por vez) | Rápida (múltiples ángulos simultáneos) |
| Representación de datos | Solo señal A-scan | Imágenes S-scan, B-scan, C-scan |
| Cobertura volumétrica | Requiere múltiples pasadas | Cobertura completa en una pasada |
| Documentación | Manual/limitada | Digital completa y trazable |
| Detección de defectos | Dependiente del ángulo seleccionado | Optimizada para cualquier orientación |
| Re-análisis posterior | No posible | Completamente posible |
Aplicaciones de Phased Array
La tecnología Phased Array es ideal para aplicaciones que requieren alta velocidad, precisión y documentación completa:

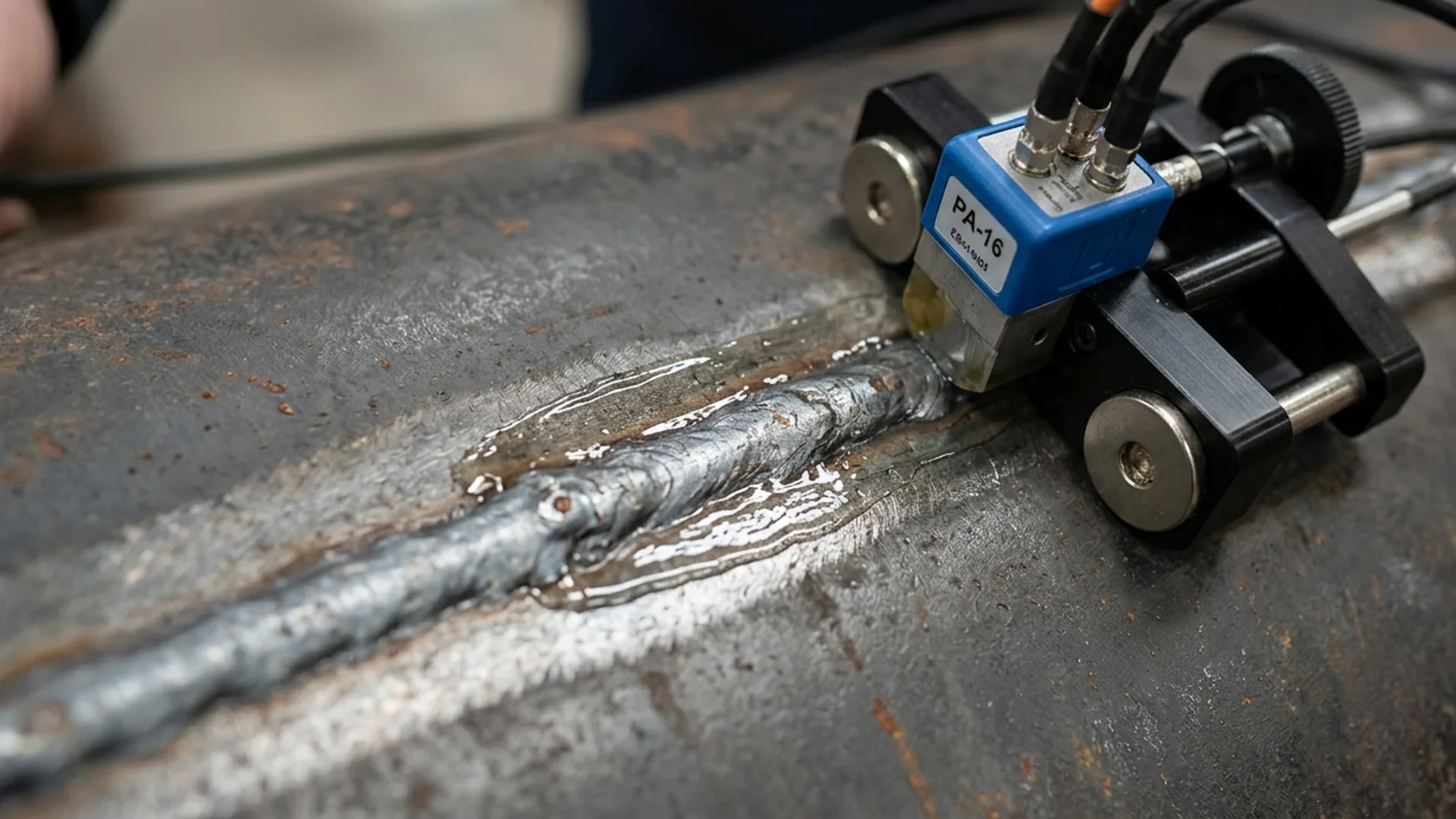

- Soldaduras de unión en tanques API 650/653
- Soldaduras de tuberías según ASME B31.3
- Recipientes a presión y calderas
- Estructuras metálicas críticas
- Inspección de corrosión en fondos de tanques
- Componentes aeroespaciales y automotrices
- Fabricación de equipos industriales
- Mantenimiento preventivo de activos críticos
Preguntas Frecuentes sobre Phased Array
¿Qué es la tecnología Phased Array?
Phased Array Ultrasonic Testing (PAUT) es una técnica avanzada de ultrasonido que utiliza múltiples elementos piezoeléctricos (típicamente 16 a 128) controlados electrónicamente. Mediante retardos de tiempo programados, permite direccionar, enfocar y barrer el haz ultrasónico sin mover físicamente el transductor, logrando inspecciones más rápidas y completas.
¿Cuáles son las ventajas del Phased Array sobre el ultrasonido convencional?
Las principales ventajas son: mayor velocidad de inspección (hasta 10 veces más rápido), capacidad de barrer múltiples ángulos simultáneamente, representación gráfica tipo imagen (S-scan, B-scan, C-scan), mejor detección y dimensionamiento de defectos, cobertura volumétrica completa, y documentación digital integral de los resultados.
¿En qué aplicaciones se recomienda usar Phased Array?
Se recomienda especialmente para: inspección de soldaduras críticas según ASME y API, evaluación de corrosión en tanques y tuberías, inspección de materiales compuestos, control de calidad en manufactura, inspección de componentes aeroespaciales, y cualquier aplicación donde se requiera alta velocidad y representación gráfica detallada.
¿Qué normas aplican para la inspección por Phased Array?
Las principales normas que regulan el uso de Phased Array son: ASME Section V Article 4 (calderas y recipientes a presión), API 650/653 (tanques de almacenamiento), AWS D1.1 (estructuras soldadas), ISO 13588 (procedimientos de PAUT), y ASTM E2491 (evaluación de sistemas de imagen).
¿Qué tipo de resultados entrega la inspección Phased Array?
La inspección genera imágenes detalladas del volumen inspeccionado, incluyendo S-scan (vista sectorial), B-scan (vista lateral), C-scan (vista superior), y A-scan (señal convencional). Estos datos se almacenan digitalmente, permitiendo re-análisis posterior y trazabilidad completa de la inspección.
¿Cuánto tiempo toma una inspección con Phased Array?
Phased Array reduce significativamente los tiempos de inspección comparado con métodos convencionales. Una soldadura que tomaría 30 minutos con ultrasonido convencional puede inspeccionarse en 5-10 minutos con PAUT, incluyendo documentación completa. El tiempo exacto depende del tamaño y complejidad del componente.
Servicios relacionados
Referencias normativas
- American Society for Nondestructive Testing (ASNT) — referencia internacional en métodos y calificación de END
- ASME — código de recipientes a presión y calificación de soldaduras
- IRAM — norma IRAM-ISO 9712 de calificación de personal de ensayos no destructivos
